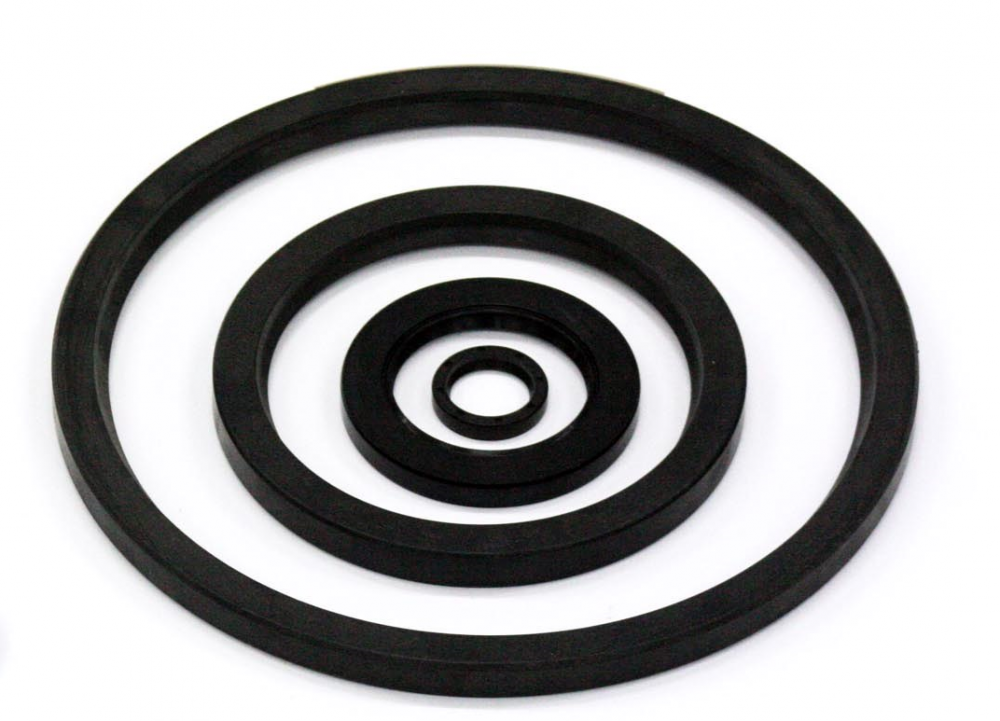

Radialtätningar
Radialtätningar används för att täta olika sorters vätskor i applikationer där trycket är relativt lågt. Vanligast är att axeln roterar och att huset är stationärt.
TYPER
ISO 6194-1, SS 2292 och DIN 3760 beskriver endast de vanligaste typerna. Dessa grundtyper är stålmantlade och fjäderbelastade. Därutöver finns ett stort antal varianter.
MATERIAL
Vanligast förekommande gummimaterialen för radialtätningar:
• Nitrilgummi (NBR)
• Hydrerat nitrilgummi (HNBR)
• Fluorgummi (FPM, FKM)
• Silikongummi (MVQ)
ATT TÄNKA PÅ VID VAL AV RADIALTÄTNING:
• Fastställa lämplig dimension
• Att följa gällande inbyggnadsrekommendationer gällande axlar och hus
• Att redan på konstruktionsstadiet ta hänsyn till montering av tätningen
• Temperatur
• Periferihastighet
• Rotationsriktning på axel
• Media (omgivande miljö)
• Eventuellt tryck
• Radialkast/Centrumförskjutning
AXIALTÄTNINGAR
• V-ringar används främst som smutstätningar.
• De fungerar även som ”avkastarringar”.
• De är lätta att montera.
• Jämfört med radialtätningar ställer de inte samma krav på axlars ytfinhet, hårdhet eller måttolerans.
Finns i alla standardutförande. CB, CC, BB, BC, DB, DC, CCP för höga tryck.
Millimeterutförande och tum-dimensioner.
